| 描述 |

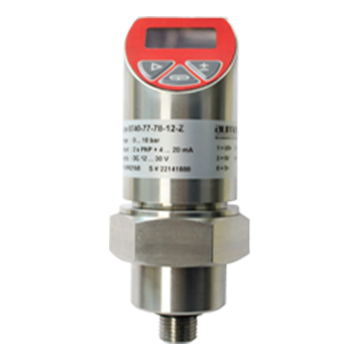

8740系列压力开关采用坚固的OLED显示屏，可以非常好的显示文本，显示屏幕稍微倾斜，便于操作人员从远处轻松读取显示压力值。
8740系列压力开关采用3键操作，实现了简单直观的菜单导航，使得操作员在操作时无需借助其他帮助。
8740系列压力开关可根据安装环境灵活进行安装。此外，显示器和外壳可以自由旋转180°，使得在调整显示器时无需调整电气连接，并且还能使显示器始终正对操作人员。此外，该型号压力开关还具备M12*1接口，安装时，可按照电缆布线要求定位压力开关位置。 |
| |
| 技术参数 |
| 产品型号 |
8740 |
| 产品名称 |
压力开关 |
| 压力范围 |
-1 ... 0 至 0 ... 1000 bar |
| 测量元件 |
扩散硅芯体 |
| 单位 |
kPa、Mpa、Pa、bar、mbar、mmHg、Kgf/cm2 、mH2O、psi |
| 显示屏幕 |
5位OLED显示屏 |
| 供电电压 |
10 ... 30 V DC |
| 模拟量输出信号 |
4 ... 20 mA , 2 线制或 0 .... 10 V, 3 线制 |
| 开关输出信号 |
晶体管：PNP 、 NPN |
| 开关额定负载 |
最大 500 mA |
| 精度 |
≤ ± 0.5% F.S. 、≤ ± 0.25% F.S. |
| 稳定性（年） |
≤ ± 0.3% F.S. |
| 补偿温度 |
-10 ... 70°C |
| 零点温度误差 |
≤ ± 0.02% F.S./K |
| 量程温度误差 |
≤ ± 0.02% F.S./K |
| 工作温度 |
-30 ... +80°C |
| 储存温度 |
-40 ... +100°C |
| 响应时间 |
≤ 10 ms |
| 外壳材质 |
不锈钢 |
| 接液材质 |
不锈钢316L，密封材质 |
| 过程连接 |
G1/4", 1/4NPT 外螺纹（其他按要求提供） |
| 电气连接 |
M12×1，5 针 |
| 反极性和短路保护 |
带 |
| 防护等级 |
IP65 |
| 应用 |
机床 |
| |
液压与气动技术 |
| |
泵和压缩机 |
| |
机械制造 |
|
|
|
| |
功能 |
| |
• 调整范围从 -1 ... 0 bar 至 0 ... 1000 bar |
| |
• PNP 开关输出，支持开关动作延时 |
| |
• 可配置模拟量输出 |
| |
• 电气连接 : M12×1，5 针 |
| |
• 峰值记忆 |
| |
• 过程连接为 G1/4 ", 1/4NPT 或其他 |
|
| |
| |
| |
|
