| 描述 |

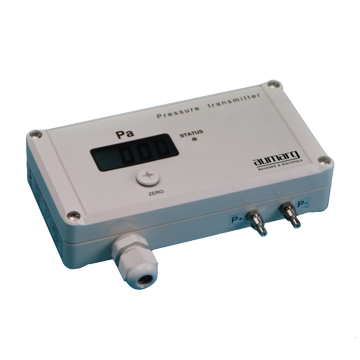

8569系列差压变送器适用于测量通风管道和空调系统内气体介质的测量。
它的工作原理是基于压阻式测量方式，这款紧凑型差压变送器具有优良的产品性能和可靠产品质量。
该差压变送器带LCD显示，并且可提供两种输出信号（4…20 mA 或 0…10 V )版本。 |
| |
| 技术参数 |
| 产品型号 |
8569 |
| 产品名称 |
差压变送器 |
| 测量范围 |
0 ... 0,5 mbar 至 0 ... 10 bar |
| 最大过载压力 |
≤ 2.5 mbar：250 mbar |
| |
≤ 100 mbar：350 mbar |
| |
1000 mbar：3000 mbar |
| |
10 bar：12 bar |
| 测量原理 |
压阻 |
| 显示屏幕 |
LCD |
| 精度 @ 25°C |
≤ ± 1.0% |
| 输出信号 |
4 ... 20 mA |
| |
0 ... 10 V |
| 外壳材质 |
塑料(ABS) |
| 接口材质 |
不锈钢 |
| 电气连接 |
PG7 - 螺钉端子 |
| 过程连接 |
2个内孔为4或6毫米管宝塔接头 |
| 补偿温度 |
0 ... +50°C |
| 介质温度 |
-20 ... +50°C |
| 环境温度 |
-25 ... + 85°C |
| 应用 |
气流控制 |
| |
测量差压和静态压力 |
| |
无尘室和实验室过压监控 |
| |
通风系统 |
| |
过滤系统 |
|
|
|
| |
功能 |
| |
• 测量范围从0 ... 0,5 mbar 至 0 ... 10 bar |
| |
• 输出信号：4 ... 20 mA 或 0 ... 10 V |
| |
• LCD显示 |
| |
• 可靠性高 |
| |
• 塑料外壳 |
| |
• 适用于空气和所有非腐蚀性气体 |
|
| |
| |
| |
|
