| 描述 |

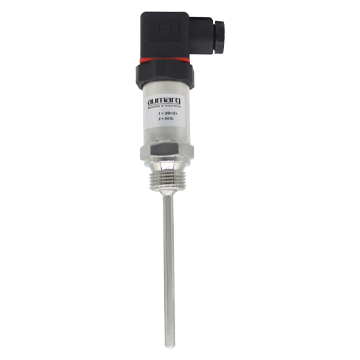

8431系列一体化温度变送器用于测量气体和液体介质。
该系列一体化温度变送器带整体焊接而成的护套，配有可直接安装的带螺纹的过程连接。不带过程连接的形式也可以实现。电气连接可用标准DIN L型插头或M12×1导线连接。
该一体化温度变送器集成一个输出信号4...20mA变送器。保证了测量温度信号值得到简单、可靠的传输。 |
| |
| 技术参数 |
| 产品型号 |
8431 |
| 产品名称 |
一体化温度变送器 |
| 测量范围 |
-50 ... +200°C |
| 测量元件 |
Pt100 |
| 根据IEC 60751测量公差值 |
B级、A级 |
| 精度@100°C |
0.5% |
| 响应时间 |
t50 < 5秒、t90 < 10秒（适用于直径6mm传感器） |
| 探杆直径 |
6mm、8mm |
| 传感器插入深度 |
50mm、100mm、120mm、150mm（最大500mm） |
| 螺纹连接 |
G1/2"、1/2"NPT |
| 拧紧扭矩，推荐 |
20 Nm |
| 外壳材质 |
不锈钢316L |
| 过程连接材质 |
不锈钢316L |
| 探杆材质 |
不锈钢316L |
| 负载响应 |
± 0.05% / Ω |
| 温度单位 |
可选°C、°F、K |
| 输出信号 |
4 ... 20 mA |
| 供电电压 |
8 ... 36 V DC |
| 配置和校准数据 |
永久储存在EEPROM |
| 开机延迟时间，电气 |
＜10 ms |
| 测量电流 |
0.1 ... 1.0 mA |
| 储存温度 |
-30 ... +85°C |
| 环境温度 |
-30 ... +85°C |
| 抗振动性，符合 IEC 60751 |
≤ 3 g |
| 电气连接 |
L-Plug插头、M12×1插头、电缆输出 |
| 反极性和短路保护 |
带 |
| 防护等级 |
IP65 |
| 应用 |
机械行业 |
| |
设备和罐体制造 |
| |
液压系统 |
| |
一般应用 |
| |
供热和空调技术 |
|
|
|
| |
功能 |
| |
• 测量范围从 -50°C 到 200°C |
| |
• 带变送器，输出4 ... 20 mA |
| |
• 紧凑型尺寸 |
| |
• 电气连接：L-Plug插头、M12×1插头 |
| |
• 过程连接和探杆均为不锈钢316L材质 |
| |
• 过程连接位G1/2"，1/2“NPT或其他 |
|
| |
| |
| |
|
