| 描述 |

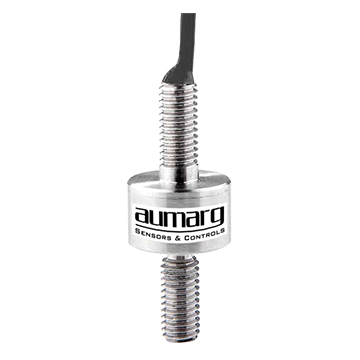

6371系列拉/压双向力传感器可以直接测量静态力或动态力，被广泛用于测量各种应用的拉向力和压向力。
6371系列力传感器应用于称重技术以及各类的工业应用中，精度高、安装简便（通过两端螺杆的外螺纹安装），性价比高。
其测量的力须是同轴的轴向力，且不能承受侧向力。力传感器需安装在水平面上。 |
| |
| 技术参数 |
| 产品型号 |
6371 |
| 产品名称 |
拉杆式传感器（拉压式传感器） |
| 测量范围 |
0 ... 10 至 0 ... 500 kg |
| 测量原理 |
应变片 |
| 零点温度漂移 |
≤ ± 0.05% 满量程 / 10°C |
| 灵敏度温度漂移 |
≤ ± 0.05% 满量程 / 10°C |
| 非线性 |
≤ ± 1.0% 满量程 |
| 滞后 |
≤ ± 0.5% 满量程 |
| 重复性 |
≤ ± 0.5% 满量程 |
| 蠕变（30分钟） |
≤ ± 0.1% 满量程 |
| 输出灵敏度 |
1.0 ± 20 % mV/V |
| 零点输出 |
≤ ± 5% 满量程 |
| 激励电压 |
5 ... 15 V DC |
| 输入电阻 |
350 ± 30 Ω |
| 输出电阻 |
350 ± 5 Ω |
| 绝缘电阻（100 V DC） |
≥ 5000 MΩ |
| 安全过载 |
120%满量程 |
| 极限过载 |
200%满量程 |
| 温度补偿范围 |
-10 ... +60°C |
| 工作温度范围 |
-20 ... + 80°C |
| 弹性体材质 |
不锈钢 |
| 电缆线尺寸 |
≤ 50 kg：Φ2 × 1500 毫米 |
| |
≥ 100 kg：Φ3 × 1500 毫米 |
| 防护等级 |
IP 66 |
| 应用 |
|
| |
罐体称重 |
| |
工业设备的负荷监测 |
| |
铆接机 |
| |
焊接机 |
|
|
|
| |
功能 |
| |
• 测量范围从10 kg 至 500 kg |
| |
• 不锈钢结构 |
| |
• 拉压双向应用 |
| |
• 安装简单 |
| |
• 高度低 |
| |
• 防护等级IP66 |
|
| |
| |
| |
|
