| 描述 |

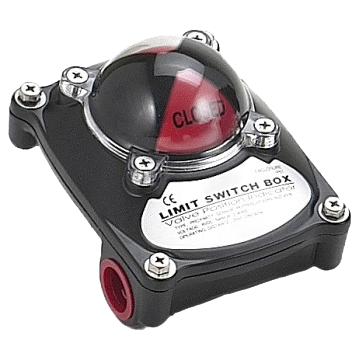

2602系列位置反馈和位置指示器设计为可方便快速地安装到 90°旋转式气动执行机构、气动阀或手动 90°旋转式阀（如球阀或蝶阀）上。
其紧凑的结构尤其适用于安装空间较小的场合。弹簧式花键凸轮可以快速、方便和精确地调整反馈开关的位置。大圆顶形状的位置指示器方便远距离观察阀门或执行机构的位
置状态。 |
| |
| 技术参数 |
| 产品型号 |
2602 |
| 产品名称 |
位置反馈 |
| 外壳 |
防护等级 IP67 |
| 外壳材质 |
压铸铝，粉末涂层 |
| 轴 |
不锈钢 |
| 指示器盖 |
聚碳酸酯 |
| 凸轮 |
聚碳酸酯 |
| 弹簧 |
不锈钢 |
| 外壳盖螺栓 |
不锈钢 |
| O型圈 |
NBR |
| 支架 |
不锈钢 |
| 接线接口 |
2 × 1/2"NPT |
| 行程角度 |
90°±10% |
| 位置指示 |
打开：黄色；关闭：红色； |
| 开关 |
2 × 机械开关 / 接近开关 |
| 开关负载 - 机械开关 |
250VDC/0，2A；125VDC/0,4A；30VDC/4A |
| 端子排 |
8点 |
| 环境温度 |
-20 ... +80°C |
| 应用 |
自动化行业 |
| |
过程控制系统 |
| |
冶金行业 |
| |
机械制造 |
| |
测试设备 |
| |
一般工业 |
|
|
|
| |
功能 |
| |
• 粉末涂层的压铸铝外壳 |
| |
• 螺钉固定可调式位置指示器 |
| |
• 快速设置式凸轮 |
| |
• 无需工具便可轻松设置 |
| |
• 双电缆入口 |
| |
• NAMUR 标准不锈钢安装支架 |
|
| |
| |
| |
|
